Hướng dẫn tạo kết nối giữa Factorytalk View SE với Controllogix/Compactlogix
Trong FactoryTalk View
SE, để lấy dữ liệu từ Controller lên, ta phải tạo một kết nối tới
Controllogix/Compactlogix có chứa chương trình. Rockwell Automation cung cấp
cho chúng ta một công cụ kết nối, đó là Rslinx Enterprise. Rslinx Enterprise
được cài đặt kèm theo khi bạn cài đặt FactoryTalk View Studio.
Để tạo một kết nối từ
Factorytalk View SE với Controllogix/Compactlogix thông qua Rslinx Enterprise
ta làm như sau:
Đầu tiên ta viết
chương trình, download và chạy thử chương trình trên Controllogix/Compactlogix.
Tiếp theo, ta tạo một
Project trong Factorytalk View SE, click chuột phải vào tên Project vừa tạo và
chọn như sau:
Một đường liên kết
thông qua Rslinx Enterprise được tạo ra nhưng chưa kết nối FactoryTalk View SE
với Controllogix/Compactlogix. Ta click đúp vào Communication Setup để tạo
đường dẫn tới Controllogix/Compactlogix.

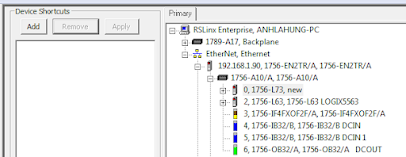

Xuất hiện bảng sau.
Chọn Add, để thêm
Device Shortcut, shorcut này chính là thư mục sẽ chứa tên các Tag từ
Controller. Click vào shortcut vừa mới tạo sau đó click vào
Controllogix/Compactlogix chứa chương trình. Lúc này, nút Apply sẽ sáng lên để
cho phép chúng ta Apply. Ta nhấn Apply để tạo liên kết.
Trong trường hợp có
nhiều controller muốn kết nối, đối với một controller ta sẽ phải tạo một
Shortcut.

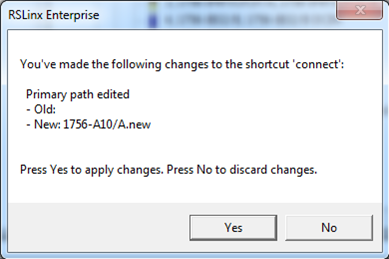

Thông báo sau sẽ xuất
hiện, chọn Yes để kết thúc.
Như vậy, chúng ta đã
tạo xong một kết nối từ FactoryTalk View đến Controllogix/Compactlogix. Từ đây,
ta có thể lấy các Tag trên controller để sử dụng. tên các Tag này được lưu
trong shortcut mà bạn tạo ở trên.
Ví dụ trong
FactoryTalk View SE ta có một nút nhấn như sau:
Click đôi vào nút
nhấn, chon tab Connections. Trong cửa sổ xuất hiện, ta thấy thư mục connect có
chứa các thư mục khác, nhấp vào thư mục online bạn sẽ thấy các Tag trên
Controller xuất hiện ở đây.
Ngoài Rslinx Enterprise,
chúng ta có thể tạo một kết nối từ FactoryTalk View SE tới
Controllogix/Compactlogix thông qua OPC data servers
RSLinx Classic hoặc OPC
data servers của bên thứ ba như Kepware hay MatriKon.
Trên đây chỉ là hướng
dẫn cơ bản để tạo một kết nối từ FactoryTalk View SE tới
Controllogix/Compactlogix. Để biết rõ hơn, các bạn tham khảo phần Setting up
communications trong tài liệu sau:
http://literature.rockwellautomation.com/idc/groups/literature/documents/um/viewse-um006_-en-e.pdf
